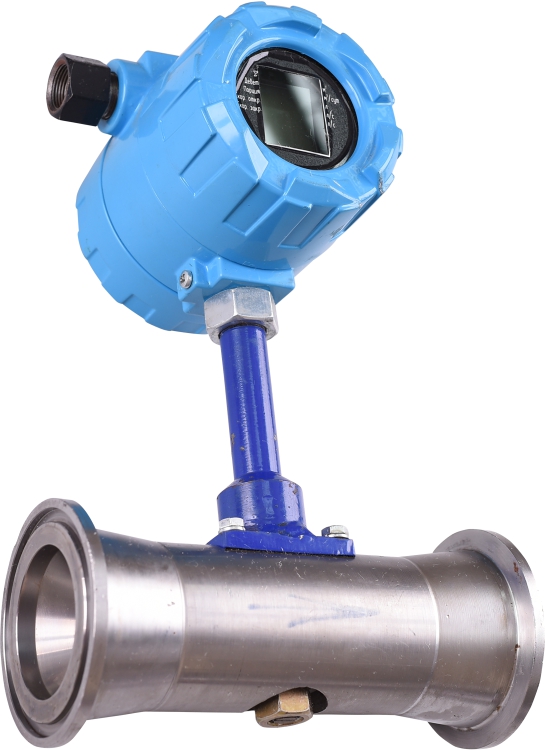

Расходомер-счетчик ЭРВИП.НТ
Made in Bashkortostan
Нефтегазовая промышленность
Информация об экспортере
ООО ИПП "Новые Технологии"
В преобразователе реализован вихревой метод измерения расхода. Набегающий поток жидкости (газа) на теле обтекания разделителя и образует вихри, которые распространяются попеременно вдоль сзади каждой стjроны тела обтекания (дорожка Кармана). Частота срыва вихрей с тела обтекания пропорциональна скорости потока движущейся среды.
Эти завихрения вызывают колебания давления по обе стороны тела обтекания, которые фиксируются чувствительным элементом.
Чувствительный элемент воспринимает пульсации давления при срыве очередного вихря и преобразует их в электрический сигнал, который поступает в электронный блок. Электронный блок после усиления, фильтрации, преобразований и программной обработки этого сигнала формирует выходные сигналы преобразователя.
Расходомеры взрывозащищенного исполнения ЭРВИП.НТ-Вн представляет собой расходомеры общепромышленного исполнения в корпусе исполнения «взрывонепроницаемая оболочка» «d», выполненный в соответствии с требованиями, предъявляемыми к взрывозащищенному электрооборудованию подгрупп IIB, IIA по ГОСТ Р МЭК 60079-14.
Эти завихрения вызывают колебания давления по обе стороны тела обтекания, которые фиксируются чувствительным элементом.
Чувствительный элемент воспринимает пульсации давления при срыве очередного вихря и преобразует их в электрический сигнал, который поступает в электронный блок. Электронный блок после усиления, фильтрации, преобразований и программной обработки этого сигнала формирует выходные сигналы преобразователя.
Расходомеры взрывозащищенного исполнения ЭРВИП.НТ-Вн представляет собой расходомеры общепромышленного исполнения в корпусе исполнения «взрывонепроницаемая оболочка» «d», выполненный в соответствии с требованиями, предъявляемыми к взрывозащищенному электрооборудованию подгрупп IIB, IIA по ГОСТ Р МЭК 60079-14.
по запросу заказчика руб.
Характеристики и описание
Пределы допускаемой относительной погрешности преобразователя ЭРВИП Ду 50/32 при измерении объемного расхода:Жидкости на прямолинейных участках:
2,0 - 2,5 м3/ч - ±1,5%;
2,0 - 23 м3/ч - ±1,0%;
Жидкости без прямолинейных участков:
2,0 - 2,5 м3/ч - ±2,5%;
2,0 - 23 м3/ч - ±1,5%;
Для газа:
1,0 - 20 м3/ч - ±3%;
20 - 120 м3/ч - ±2,5%
Использование расходомеров в замерных установках без прямолинейных участков, допускается с уменьшением диаметра прочности части расходомера ( например, конфузор Ду 50/32). При этом, в качестве регулятора расхода рекомендуется применять клапан магнито-регулируемый КМР-2Ех, который обеспечивает необходимую скорость потока и расход жидкости через расходомер в оптимальном диапазоне, а такде исключает влияние вибрационных и акустических помер.
